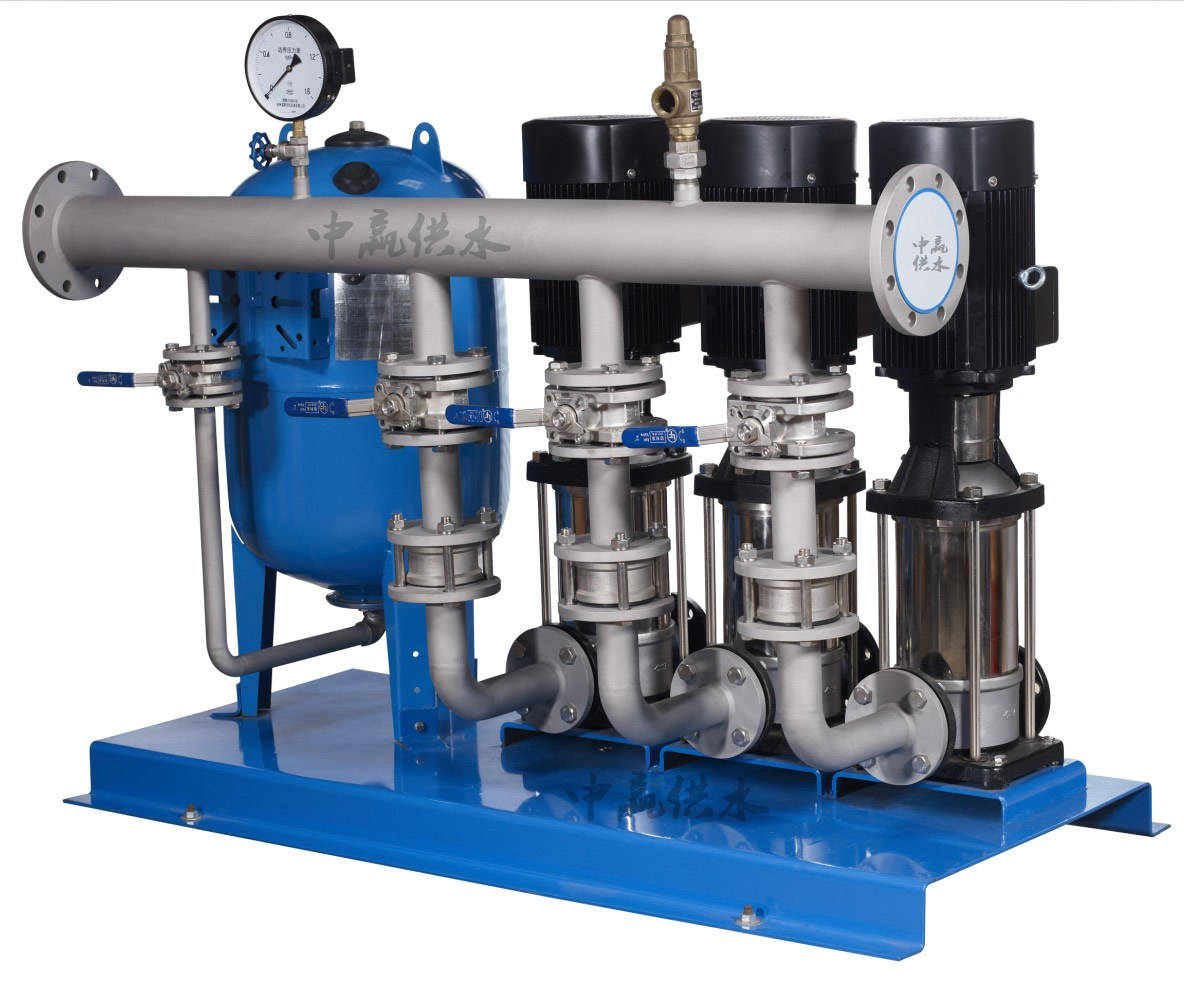

KLSW無吸程變頻恒壓供水設備節能性應用分析
KLSW無吸程變頻恒壓供水設備既能利用自來水管網的原有壓力，又能動用足夠的儲存水量滿足高峰期用水，且不會對自來水管網產生吸力。
1、KLSW無吸程變頻恒壓供水設備工作過程
① 當Q自＞Q用時
此時水箱蓄水，至設計水位則浮球閥關閉（真空壓力表的讀數為正）。在自來水壓力的作用下止回閥關閉，由此便構成了管道泵供水狀態，此時水泵能有效地借用自來水管道原有的壓力。
② 當Q自＜Q用時
因水泵的進水口直接與自來水管道相連接，若止回閥未打開，則水泵的進水口處便會產生負壓。
2、KLSW無吸程變頻恒壓供水設備節能性
設水泵吸水口的自來水管網壓力為P自，水泵的出口設計壓力為P設，則水泵的出口實際壓力將降低至P實=P設-P自（不計因水泵阻力等造成的壓頭損失），但自來水管網壓力在一日之內變幅較大，當用戶為24h用水時，通常按最小自來水管網壓力P自min考慮，故一般水泵額定壓力按Pe=P設-P自min選用。此時，水泵額定壓力與實際壓力之差為Pe-P實=P自-P自min≥0，因此當水泵按工頻（50Hz）運行時，將造成能量的浪費。
若采用變頻器帶動水泵，水泵的實際工作轉速是以水泵出口的壓力值為主參數，即實際出口的壓力值始終恒定在P設上而不會造成壓力水頭的損失。其工作過程是：
首先微機檢測壓力傳感器的實際壓力值，若P實＜P設則微機控制變頻器帶動水泵增速運行，于是P變泵升高，直到P自+P變泵=P設為止（P變泵為水流經過由變頻器帶動的水泵時壓力的提升值）。P設-P自的差值越大，變頻器帶動水泵的轉速就越高；反之，P設-P自的差值越小，變頻器帶動水泵的轉速就越低。當P設-P自=0（也即自來水管網的壓力達到需要的設定值）時水泵自動停機。由此可見，采用變頻器來帶動工作在管道泵供水狀態下的水泵，能充分利用自來水管道的壓力，使水泵以最合適的轉速運轉，對用戶不產生多余的水頭損失，達到了顯著節能的目的。
3、KLSW無吸程變頻恒壓供水設備應用實例
長沙一個大廈需要水泵出口的設定壓力為P設=0.62MPa，自來水管網的壓力為0.52～0.57MPa.原選用普通的水箱—水泵式變頻恒壓供水設備時用電約為1.24×104（kW.h）/月，后改用KLSW無吸程變頻恒壓供水設備，預測改造后自來水管網的壓力取其平均值0.55MPa，假設水泵給管道加壓的數值為0.07MPa（未考慮利用自來水管網壓力水泵效率系數），每天非用水高峰期的時間為23h，用水高峰期的時間為1h，此時水泵的實際電耗為：
① 非用水高峰期
由于一天中用水非高峰期的時間占全天的23/24，而水泵的工作壓力與所消耗的功率成正比，故水泵實際消耗的電量為12400×（1-1/24）×11.3%=1343（kW.h）/月；
② 用水高峰期
用水高峰期的時間占全天的1/24，故水泵實際消耗的電量為12400/24=516（kW.h）/月，所以水泵總計電耗為1343+516=1859 （kW.h）/月。改造后實測電耗結果為1960（kW.h）/月左右，與測算結果基本吻合（誤差源于水流經水泵時的壓力等損失和用戶用水及管網壓力的隨機性）。
4、結論
①無吸程供水設備包含兩種工作狀態：
a、管道泵供水狀態；
b、水箱—水泵供水狀態。無論處于哪種狀態，該設備對自來水管道對接處的壓力始終不會產生負值（即無吸程）。
?、谶@兩種工作狀態的轉換是由自來水管道所能提供的水量Q自與用戶所需要的水量Q用的相對關系確定的。當Q自＞Q用時供水設備處于管道泵供水狀態；當Q自≤Q用時供水設備處于水箱—水泵供水狀態，整個過程的轉換是自動完成的。
?、墼诠艿辣霉┧疇顟B(tài)下，用變頻器帶動的水泵能適時根據自來水管道壓力的變化以最佳轉速工作，達到了顯著節能的效果。
