無塔供水系統原理、技術參數及應用范圍
隨著二次供水加壓技術的發展，無塔供水系統從根本上解決了這些問題。無塔供水系統不需建造水塔，投資小、占地少，采用水氣自動調節、自動運轉、節能與自來水自動并網，停電后仍可供水，調試后數年不需看管。比建造水塔節約投資70%，比健在高位水箱節約投資60%，大大節約土建投資。
目前無塔供水系統廣泛用于企事業單位、住宅區及農村的生產、生活、辦公用水。供水戶在20－2000戶。日供水量在20－50000m3，供水高度達150米，即50層樓房。

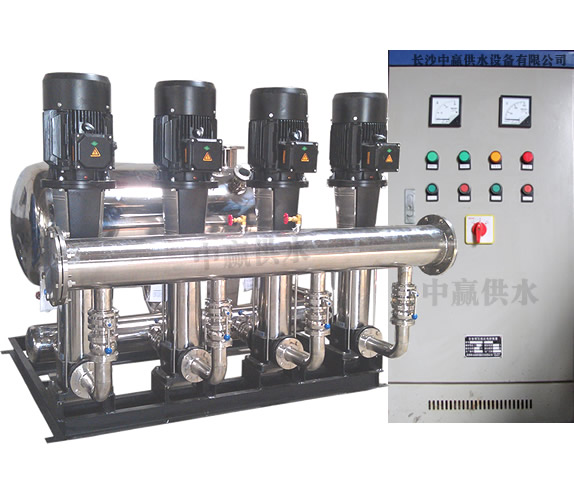

中贏無塔供水系統介紹:
傳統無塔給水設備采用氣壓式供水，利用密封罐體，使局部增壓達到供水目的，其工作過程是水泵啟動，將水通過止回閥注入罐體，從而使罐體內壓力增大，當壓力達到所設定壓力上限時，壓力自動控制器自動關閉水泵，使水泵停止運行。由于供水罐體內壓力高于供水管網壓力，所以能自動降壓供水，當壓力減小到設定壓力下限時，自動控制水泵啟動，自動向供水罐內注水，如此往復，中贏無塔供水系統在原有的氣壓式供水的基礎上大膽創新，融合世界上先進的變頻技術，PID調節技術，改傳統的氣壓式供水為變頻恒壓供水。取代原先必須有的氣壓罐。并且對水泵采用變頻調速，根據用水量的變化來調節水泵的轉速，不僅可以節省大量的能源，而且降低了水泵運行躁聲，廷長了水泵的使用壽命。
中贏無塔供水系統的主要原理
無塔供水系統通過檢測管道上壓力傳感器的模擬信號，信號P傳給微電腦控制器并與設定值P0進行比較，用比較結果P作為調節參量來改變變頻器輸出頻率f。因為水泵的轉速n及出口壓力P均與頻率f成正比。所以，當P＜P0時，頻率f上升，水泵轉速加快，P上升；當P＞P0時，頻率f下降，水泵轉速n變慢，P下降，這樣，就使系統壓力P始終逼近設定壓力P0。當系統水受熱膨脹后，導致壓力高于所設定的上限報警壓力值時，系統壓力控制器自動打開泄壓閥泄水降壓，當壓力恢復到正常值時，泄壓閥自動關閉，停止泄水降壓。
中贏無塔供水系統產品優勢
解決低水壓問題
采用中贏無塔供水系統使得整個供水保持壓力恒定。
避免使用氣壓罐造成的水質污染
取代傳統的氣壓式所必須的氣壓罐供水方式，消除了水污染的源頭。
節約電能，縮小占地面積
比氣壓式供水節電30%以上，該設備占地面積小，安裝簡單，縮短施工工期。
中贏無塔供水系統與氣壓式供水設備比較
運行方式比較：
特點：變頻控制1、比一般設備成本高。2、供水壓力穩定。3、節電，運行費用低。4、水泵及電機壽命長。5、無水錘現象，運行穩定
壓力控制：1、價格較低。2、供水壓力偏差大。3、控制方式簡單，維修方便。4、水泵及電機的壽命短。
使設備不停供水，全自動運行。該無塔供水系統最大的優點是在停電狀態下，仍可短時供水。
中贏無塔供水系統與氣壓式供水系統比較
變 頻 控 制
調節水泵的轉速來保持管網壓力恒定，在系統出水管路處檢測到的壓力小于水泵的啟動壓力值時，能夠自動調節水泵轉速使出口壓力恒定。水泵達到工頻轉速運行但壓力達不到設定壓力時，系統按順序啟停P2、P3水泵；隨著用水量的減少，出口壓力上升，水泵的轉速逐漸降低。如果水泵轉速降至系統設置的最低轉速，系統按P3、P2、P1停止水泵運行。
當管網壓力大于啟動壓力設定值時，由與出水管路連接的壓力罐供水，如果管網壓力等于啟動壓力設定值時啟動水泵，水泵運行中管網壓力達到停止壓力時水泵停止運行，水泵啟動后管網壓力超過啟動壓力，但未達到停止壓力時水泵持續運行；水泵全速運行后管網壓力仍未達到啟動壓力時系統追加其它水泵啟動。
中贏無塔供水系統分類
生活水池自灌式供水方式
這種供水方式水池的水面高于水泵的葉輪，使水泵的葉輪處于全淹沒狀態，水泵吸水可靠。根據實際需要可設置2-4臺水泵并聯恒壓供水，泵組全部循環軟啟動，根據用水量的大小控制自動補泵和減泵，幾臺泵自動定時交換運行，根據使用場所的不同實現變量恒壓、變量變壓供水，進一步提高節能效果。
這種供水方式水池的水面低于水泵的進水口，稱為自吸式，水泵吸水不可靠，容易出現掉水引水的現象，解決的辦法是設置引水罐，如圖，泵前加一引水罐。
水井變頻供水方式。
設備采用潛水泵變頻控制，可以是一臺泵，也可以控制多臺泵，每臺泵均根據用水量的變化自動投入運行.
無塔給水設備技術參數
■流量范圍 0—600 m3/h
■壓力范圍 0—2.0MPa
■控制水泵單臺電機功率 ≤180KW
■壓力調節精度 ≤0.01MP
■環境溫度 0～+40℃
■相對濕度 90%以下(電控部分)
■電源 380V×(1+10%)50Hz+2Hz
中贏無塔供水系統應用領域
（1） 適用地域范圍：適用于城市管網壓力較充足的地區加壓給水；
（2） 適用工程類型：工礦企業的生產、生活用水、自來水廠的大型給水中間加壓泵站；
（3） 適用工程部位：給水二次加壓系統；
（4） 其它適用范圍：新建、改建、擴建住宅樓，辦公樓、賓館、飯店等公共建筑生活用水；
（5） 使用單位類型：設計單位、施工單位、監理單位。
